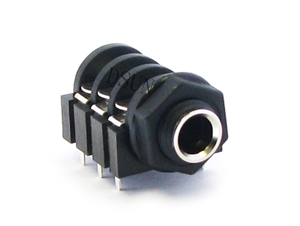

贴片耳机插座引脚解析

一、引脚定义与功能

‌常规五脚贴片插座‌

典型引脚功能为：

1脚：接地（GND）‌

2脚：右声道（Right）‌

5脚：左声道（Left）‌

3/4脚：在无插头插入时与2/5脚连通，插入后断开，通常作为备用或接地端‌。

‌功放设备五脚插座‌

部分型号接线方式为：

1脚：接地

2/3脚：左声道输出及喇叭线

4/5脚：右声道输出及喇叭线‌。

‌MIC引脚‌

带MIC功能的插座可能包含独立引脚，通常标注为VCC（供电）、GND、MIC（麦克风输入），但引脚顺序因厂家而异，需实测确认‌。

二、接线注意事项

‌引脚悬空风险‌

未使用的引脚（如3/4脚）若悬空，可能引入外界干扰电流，建议接地以提高系统可靠性‌。

‌插头与插座匹配问题‌

二极插头插入四极座：可能导致MIC与某一声道短路‌。

四极插头插入三极座：MIC功能失效，但耳机可正常使用‌。

三、典型应用场景

PJ-328贴片插座‌：支持3.5mm插头，采用五脚设计，适用于音频设备贴片焊接‌。

‌功放设备接线‌：需区分左右声道及喇叭线，避免信号交叉或短路‌。

四、总结建议

‌实测验证‌：不同厂家引脚定义可能存在差异，建议通过万用表测量或查阅具体型号规格书‌。

‌接地处理‌：确保未用引脚接地，避免信号干扰或设备损坏‌。
